一、產品簡介
SGB627NFC-B11采用ST25R3916B芯片，是一款NFC工業級高頻讀寫卡模塊，表面涂覆三防漆，有效防潮、防霉、防鹽霧；電路具備防反接保護、保險絲過流保護及抗靜電（ESD）能力，確保在復雜環境下可靠運行。
集成雙向加密認證、信號編解碼及防沖突功能，可實現有效距離0-10cm通信。用于操作符合ISO 14443A/B、ISO 15693、FeliCa標準協議的所有卡片。
本模塊是面向消費電子、智能硬件、物聯網入門級應用的高性價比 13.56MHz NFC解決方案，采用成熟穩定的射頻芯片方案，支持主流非接觸 IC 卡與 NFC 標簽讀寫，具備體積小、接口簡單、開發門檻低、批量成本可控等特點，適用于門禁、考勤、共享設備、智能玩具、DIY 開發等場景。

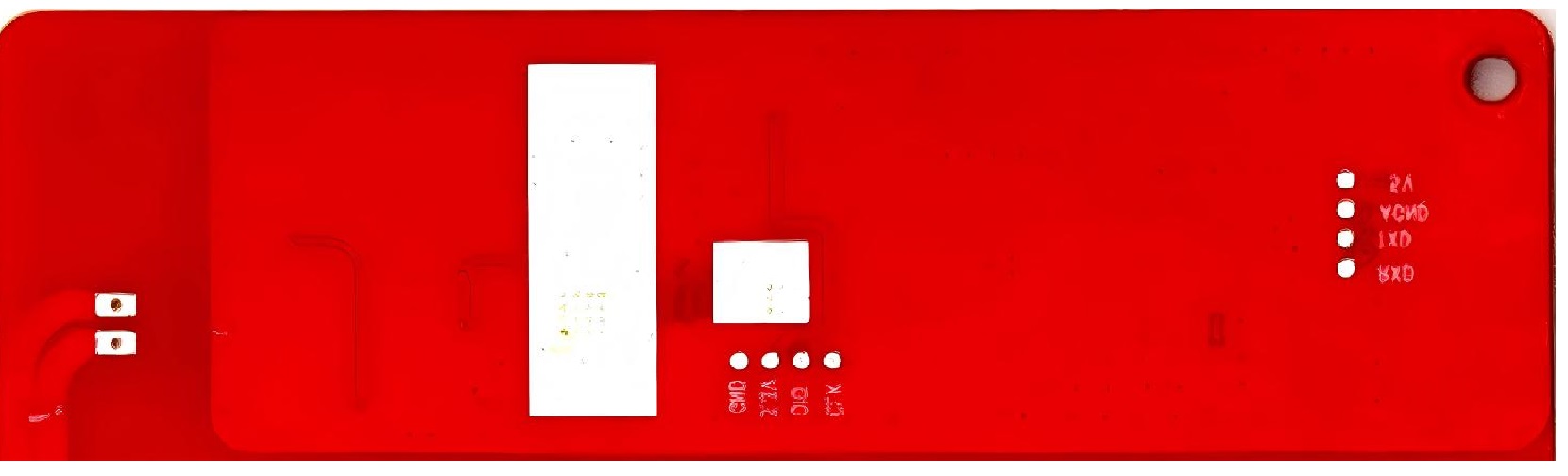

二、產品照片：
三、硬件邏輯架構圖、
四、核心功能
? 高性價比方案：采用成熟穩定的低成本射頻技術方案，在保證基礎讀寫功能與可靠性的前提下，具有顯著的批量成本優勢。
? 可控感應與安全保障：天線感應范圍經過有效控制，可減少非預期讀取，從而有效降低數據被近距離盜刷的風險，提升應用安全性。
? 易于集成：模塊結構設計簡潔，對終端產品的結構設計難度要求低，便于集成到各類設備中，加快客戶產品開發進程。
五、典型應用
門禁、考勤、消費機、共享設備、智能柜鎖智能玩具、互動裝置、物聯網 DIY、學生開發
六、終端植入
一體機、讀寫器、門禁機、考勤機、平板電腦、PDA等智能終端；
七、配套資源
? 《模塊通信協議說明》
? 《Android SDK-API接口函數庫使用說明》
? 《Windows SDK-API接口函數庫使用說明》
? 《模塊應用設計指導》
? Android App demo源碼
? Windows APP demo源碼
? 提供MCU驅動示例代碼
? 提供封裝文件
八、運行平臺
Android、Windows、MCU
九、服務與支持
? 應用場景策劃：在客戶需求基礎上，依靠產品優勢，提供合理化建議；
? 解決方案：根據需求與實際環境情況，理論+模擬評估，提供方案；
? 人員支持：研發團隊與FAE工程師提供支持；
? 產品支持：成熟方案替換、方案研發定制、射頻高效設計；
? 報告文件支持：現場環境分析報告、改善報告、解決方案報告等；
十、擴展參考
? 《項目可行性評估報告》
? 《模塊應用設計評審報告》
? 《產品設計失效DFIMA報告》
? 《NFC射頻調測報告》
? 《方案策劃建議報告》
一、協議支持
B627采用ST25R3916B芯片，支持ISO 14443A/B、ISO 15693、Felica標準協議，能操作常見主流卡片，如門禁卡、市政交通卡、銀行卡、數字人民幣卡、身份證、社?？?、會員卡等。涵蓋NFC Forum Tag1-5、MIFARE系列所有卡片。
二、工作頻率：13.56MHz
三、通信接口：UART串口
四、電氣特性：
? 工作電壓：3.3-40V（寬電壓）
? 工作電流：≤ 350 mA
? 待機電流：<17 mA
? 接口電平：3.3V
? 射頻功率：1.2w
五、射頻性能：
? 工作頻率：13.56MHz±7kHz
? 讀卡距離：0-10cm（取決于客戶天線設計及卡片）
? 天線方式：板載一體天線
? 讀卡速度：≥ 5 張 / 秒
六、工作環境參數
? 工作溫度：-40℃ ～ +85℃
? 存儲溫度：-40℃ ～ +85℃
? 工作濕度：5%～95% RH（無凝露）
七、物理規格
? 尺寸：100.00*30.00*4.40mm
? 封裝：貼片
? 安裝：線束連接
? 材質：FR-4
八、可靠性
? 該電路具備防反接功能，并采用保險絲實現斷路保護
? 濕熱測試：85°C/85% RH， 168小時
? 高低溫循環：-40°C至+85°C， 500次循環，溫變速率5-15°C/分鐘，高低溫駐留時間各30分鐘。
? ESD 防護：接觸±6kV，空氣±8kV
?EMC：滿足工業級 EMC 標準
? 振動、沖擊：滿足工業級 IEC 60068 / GB/T 2423
? 壽命：≥ 5年
九、行業認證
RoHS / HF
