聚磁耦合NFC天線，是NFC（近場通信）射頻前端電路中的高性能核心組件之一，屬于NFC-PCD（讀卡器模式）、NFC-PICC（卡模式）、NFC-P2P（點對點模式）三種可選模式下的近距離通信射頻模塊。該天線工作頻率為13.56MHz，基于法拉第電磁感應定律和安培定律，通過磁場耦合實現能量傳輸與數據通信。
“聚磁耦合”是本產品的核心技術特色，指天線通過采用高磁導率、低損耗的磁性材料（如鐵氧體屏蔽層/磁通導向?qū)樱┘皟?yōu)化的線圈拓?fù)浣Y(jié)構，將天線產生的交變磁通量進行高效匯聚與定向引導，使磁場能量集中于有效通信區域，減少向非目標方向（特別是金屬部件方向）的磁通泄漏與渦流損耗。該技術可顯著提升天線的等效耦合系數和抗金屬環境干擾能力。
二、產品技術圖示

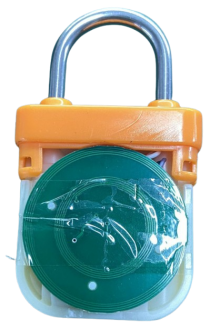

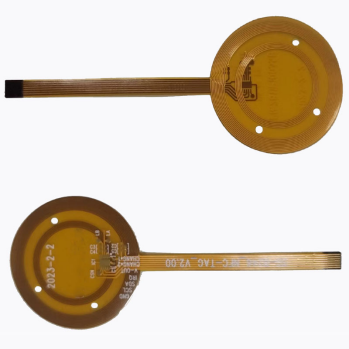

模塊與NFC天線的實際連接方式圖 NFC天線植入平板電腦終端的局部剖析圖
三、產品功能特性
組成1：NFC天線基礎功能
﹡13.56MHz頻段的磁場耦合能量傳輸
﹡符合ISO/IEC 14443A/B、ISO/IEC15693、Felica標準協議
﹡支持NFC-PCD、NFC-PICC、NFC-P2P三種工作模式
組成2：聚磁耦合天線產品特性
﹡磁場匯聚增強：通過鐵氧體聚磁層設計，同等激勵功率下有效磁場強度提升，通信距離較普通天線延長﹡卓﹡越抗金屬性能：鐵氧體層有效抑制金屬渦流損耗，可安裝于距金屬平面2mm的位置正常工作，適用于金屬機身設備
﹡磁通定向輻射：磁場能量主要集中從天線正面輻射，背面泄漏磁通減少，降低對周圍敏感器件的電磁干擾
﹡寬溫域穩定性：鐵氧體磁導率在-20℃~+85℃范圍內變化率較大，保證全溫度范圍內通信性能一致
組成3：聚磁耦合天線材料工藝特性
﹡FPCB柔性基材（聚酰亞胺PI），總厚度可控制在0.4mm（含鐵氧體層）
﹡壓延銅箔（1OZ），低表面粗糙度，高頻損耗小
﹡燒結鐵氧體磁片，厚度0.1mm
﹡3M背膠，剝離強度1.0kgf/inch
﹡線圈表面覆有絕緣保護層（PI覆蓋膜），耐壓性強
四、產品技術支撐
1、材料技術支撐
（金屬材料+絕緣材料）技術支撐的電子元器件LCR屬性的一致性
2、工藝技術支撐
制造工藝技術支撐的裸天線L、C、R、Q、F屬性的一致性
3、射頻匹配技術支撐
阻容匹配電路技術支撐NFC射頻RF性能調制最佳
4、結構設計技術支撐
空間與位置結構設計技術支撐NFC最穩定、可靠的RF射頻性能
5、環境適配技術支撐
抗金屬、抗溫度、抗潮濕環境適配技術支撐NFC抗干擾、耐溫、降損耗特性
五、品控保障方案
1、來料檢測檢驗
NFC天線連接線、漆包線、電纜線、天線基板性能測評記錄表
《NFC天線連接線、漆包線、電纜線、天線基板性能測評報告》
2、過程檢測檢驗
《NFC天線半成品性能測評報告》
NFC天線半成品性能測評記錄表
3、成品檢測檢驗
NFC天線全成品性能測評記錄表
《NFC天線全成品性能測評報告》
六、典型應用場景
1、金屬機身便攜式智能設備：全金屬背蓋智能手機、金屬中框平板電腦、金屬外殼智能穿戴設備（手表/手環）2、金融POS支付終端及門禁讀卡器：需要穩定讀寫距離且內部空間緊湊的支付/身份識別設備
3、對天線性能要求較高的便攜式智能設備：工業手持PDA、醫療監護終端、數據采集器

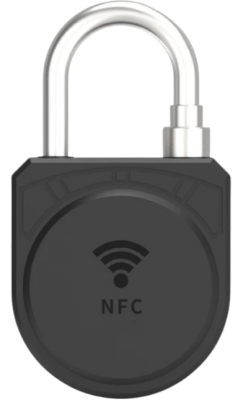

4、NFC無源設備及配套配件：NFC無源鎖（掛鎖/柜鎖）、NFC墨水屏手機殼、NFC電子價簽、NFC員工工牌
七、產品配套資
《聚磁耦合NFC天線項目技術可行性分析報告》
《聚磁耦合NFC天線射頻調制報告》
《聚磁耦合NFC天線產品性能測試報告》
《聚磁耦合NFC天線產品規格書》
《NFC天線產品射頻認證標準》
《NFC天線連接組裝注意事項》
八、產品服務支持
應用場景策劃：基于客戶需求與產品特性，提供可行性分析與方案建議
解決方案提供：結合實際使用環境，進行理論評估與方案設計
人員支持：研發團隊與FAE工程師提供全程技術支持
產品支持：支持成熟方案替換、定制化開發、射頻性能優化
報告文件支持：提供現場環境分析、改善建議、解決方案等報告
九、擴展參考文檔
《NFC讀卡模塊產品規格書》；
《NFC技術應用認證標準規范》；
《終端設備物聯網NFC產品設計策劃》
十、產品演示圖
