1、雙面多層微尺寸NFC天線
采用雙面多層疊層設計結合微蝕刻細線技術，突破尺寸限制，實現極致微型化與高集成度，整體厚度可低至 0.08mm，最小尺寸可達 5mm×5mm，邊框窄至 0.3mm 以內。雙面布線搭配多層阻抗匹配結構，在微尺寸前提下，保證射頻信號強度與讀寫穩定性，有效規避微型設備內部空間緊張、元件堆疊干擾的問題。線路精度高、一致性強，適配微型智能穿戴（智能戒指、微型手環）、微型傳感器、精密醫療器械、超小型嵌入式終端等對尺寸要求嚴苛的場景，兼顧微型化與實用性。
2、多線圈耦合增強型NFC天線
依托多線圈陣列耦合增強核心技術，采用多回路協同設計，通過線圈間精準耦合，大幅擴大感應面積、提升讀卡距離與感應靈敏度。相比傳統單線圈天線，感應角度更廣、容錯率更高，可有效解決單點感應死角、傾斜偏移無法讀卡的痛點，即使標簽與天線存在一定角度偏差，也能實現穩定讀寫。結構設計緊湊，可根據設備需求定制線圈陣列布局，適配智能貨架、倉儲盤點終端、桌面感應設備、大面積臺面讀寫器等需要大范圍、高容錯感應的場景，提升讀寫效率與用戶體驗。

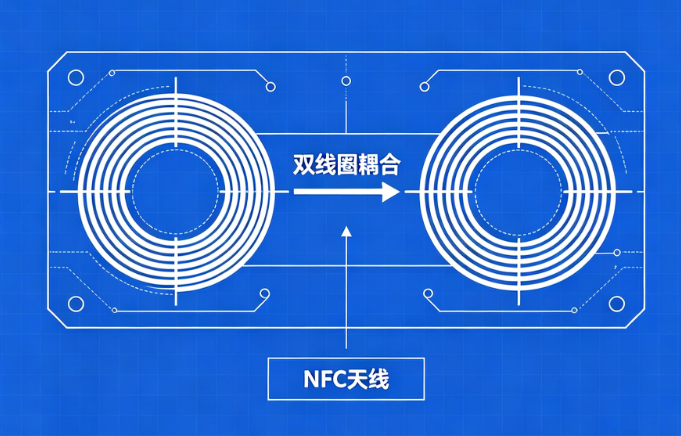

3、感應位置轉移雙線圈耦合 NFC 天線
采用平面左右雙線圈布局，兩線圈彼此耦合聯動、非獨立工作，不單獨實現讀寫。其中一側線圈與設備原有 NFC 天線耦合聯動，另一側線圈經彎折處理，貼裝于設備另一指定位置，該彎折線圈可有效感應 NFC 標簽，實現感應位置從原線圈向彎折線圈的靈活轉移，全程僅彎折側線圈作為有效感應端，響應快速、信號穩定，解決傳統單線圈感應位置固定的痛點。
扁平器件結構，采用 FR4 補強材料中間銑槽，底層壓合單面覆銅板，槽內填充鐵氧體磁材后再次壓合覆銅板。
經鉆孔、沉銅、電銅、曝光蝕刻等 PCB 工藝制成貼片功率電感片，結合射頻電路模擬形成側方位聚焦感應 NFC 天線。依托鐵氧體聚磁特性，實現磁場側向收斂聚焦，側方感應靈敏、抗干擾強，扁平貼片易貼裝，適配設備側邊內嵌感應場景。
